产品名称：智能在线密度计
智能在线密度计,采用多参数共面法兰传感器,对各种液体或液态混合物进行在线密度测量
智能在线密度计,采用多参数共面法兰传感器,对各种液体或液态混合物进行在线密度测量
详细说明产品说明书操作视频
-
1、 产品概述
智能在线密度计,采用多参数共面法兰传感器,对各种液体或液态混合物进行在线密度测量。在石化行业可广泛应用于石油、炼油、调油、油水介面检测；在食品工业用于葡萄汁、番茄汁、果糖浆、植物油及软饮料加工等生产现场；奶制品业；造纸业；黑浆、绿浆、白浆、碱溶液的测量；酿酒酒精度；化工类的尿素、清洁剂、乙二醇、酸碱及聚合物密度的测量。还可应用于采矿盐水、钾碱、天然气、润滑油、生物制药等行业。
2、 主要特点
1、采用一体化结构的两线制变送器，无活动部件维护简单.
2、五位数字液晶显示.
3、安装使用方便，装入液体即可显示读数.
4、使用于流体或静止液体，适合于管道或侧壁式安装
5、自定义密度单位，便于进行行业标密换算.
6、连续在线测量液体密度无过程中断，可直接用于生产过程控制.
7、接触液体部件全部为316不锈钢材料制造，安全，卫生，防腐性好。

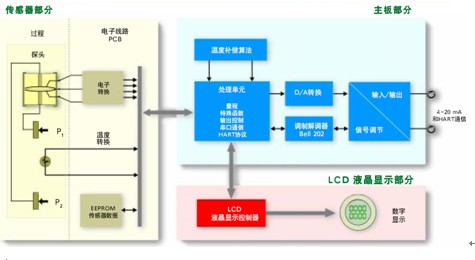

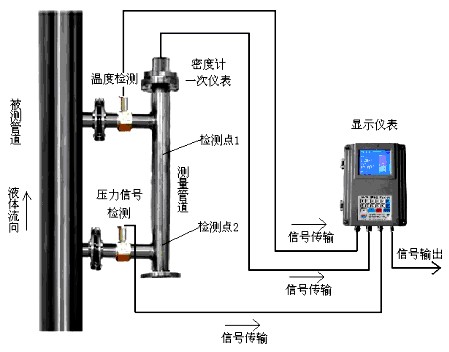

3、工作原理
4、技术指标
输出信号：双线制4~20mA,叠加Hart协议数字信号
电 源： 12~45VDC
密度量程： 0~5g/cm³
精 度： 0.001g/cm³

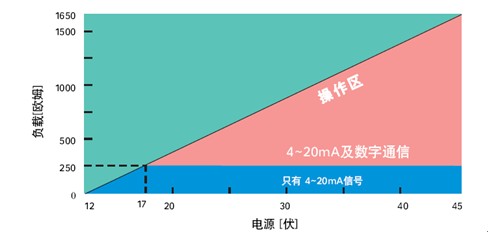

负载范围
5、物理指标
电气接口；1/2NPT-14
过程接口；DN50法兰
触液部件：316L不锈钢膜片，法兰与测量室为304不锈钢
填充液：DC200硅油
6、安装
由于工艺流程的需要，在线密度计经常安装在工作条件较为恶劣的现场,为了尽可能减少密度计工作条件的恶劣程度，应尽量安装在温度梯度和温度变化小，无冲击和振动的地方，无气泡。只有充分考虑现场特有条件，才能发挥其应有的精度指标。安装时注意以下事项：
1、产品必须竖直安装，与地面垂直度不大于5度（如安装不垂直，或本地重力加速度偏离标准重力加速度时，将产生偏差，后面将介绍如何消除因此而产生的偏差）。
2、侧面安装时法兰直管段要保证能够顺利装入。
3、打开电气盒的表盖后，重新安装时应拧紧以保证与密封O型圈紧密接触,如果不拧紧，湿气会进入电气盒内，影响电路正常工作。
4、密度计外壳必须有效接地。
5、安装位置尽量远离变频器或大功率电机，必要时采取隔离措施，使用屏蔽电源线。
6、安装好后，空管时调零，使密度值显示为0g/cm
7、接线

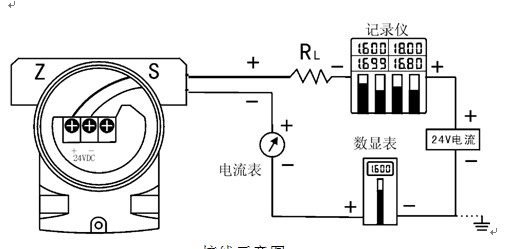

接线示意图
信号端子设置在电气盒的一个独立舱内。在接线时，可拧下接线侧的表盖。如图连接电源线（信号是附加在电源线上的）。信号线不要与其它电源线一起穿金属管或同放在一线槽中，也不要在强电设备附近通过。
密度计外壳接地。因为变送器通过电容耦合接地，所以检查绝缘电阻时，电路检查应采用不大于45V的电压，密度计的最大输出电流不超过30mA.DC。
8、调试
密度计在出厂前已进行零点调整和常温标定。正确安装后空管加电表头应显示密度值为零，单位是G/CM3(克每立方厘米)。如果安装时垂直度不够，或本地重力速度度与标定地重力加速度相差较大，还需要进行零点量程调整。
1、 零点调整

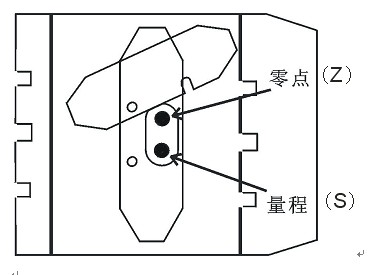

调整示意图3
按下零点按扭持续6秒钟以上，表头显示为零时放松按扭即可。
2、 量程调整
在管道中充满过程液体，管道在加热过程中，显示密度值会有所变化，是因为整个密度计系统各部分温度不一致造成。待系统各部分温度稳定后（可能要一两个小时），记下显示的密度值。如果该密度值与实验室在此温度下测得的密度值相同，在误差允许的范围内，则调试完毕，可正常投入使用。如果显示密度与实验室密度在差异，要进行调整，调试方法如下：
待工作温度稳定后，仪表数字不在变化时，记下表头显示的密度值Q1（假设Q1=1.115）,实验室侧得过程液体在此温度下密度值为假假设为Q0=1.125,用手操器读出原有量程值为P0=3.2(KPa),则调整后量程为：
P=P0XQ1/Q0
=3.2X1.115/1.125
=2.859(KPa)
即密度计压力量程调整为 ：2.859KPa,修改压力量程后密度显示值为1.125,与实验室该过程液体在此温度下密度值相同，则调试完毕后可以常使用。
3、由于季节性变化，当密度发生偏差时，可用相同的方法进行季节性调整。
9、故障排除
在故障情况下，下述步骤可帮助找出问题原因。同时可帮助决定是否需要拆下来修理。这些资料帮助诊断和修理几大基本故障症状，对每种症状，先处理最容易检查的条件，如无法排除请同本公司服务中心联系。
1、 无显示
检查电源是否接好；
检查回路是否短路；
电源正负极是否接反。
2、 偏差变大
检查膜片侧是否困有气体 ，如有气体，松开排泄阀放掉气体。
检查膜片侧是否有沉积物结晶 ；如果有沉积物或结晶，通过冲洗孔冲掉，如不能冲掉，将冲洗环拆下再清洗，清洗时注意不要损坏膜片。
检查电压是否正常 ；
如果变化是季节性的，则进行季节性调整。
3、输出不稳定
检查温度是否进入工作稳态；
检机周围是否有变频器或大功率发动机，采取必要隔离措施；
流体速度是否波动太大，待流体稳定后再测量；
检查管道中流体是否满管及是否夹有气体；
检查管道是否有强列振动；
检查电源电压是否波动太大；
检查阻尼值是否设得太小，适当调整阻尼可增加稳定性(用手操器调节阻尼参数)
注 意 ！
切勿用高于45V电压去检查回路。
10、运输和贮存
适合于陆路，水路运输及货运装载的要求；
产品和附件应在出厂原包装条件下，存放在室内，其环境温度为
-10～+55℃，相对湿度不超过85%。
11、开箱清单
开箱时应检查包装是否完好，并核对变送器的型号、规格是否与订货合同是否符合，随机文件是否齐全。
测试表格 1份
使用说明书 1份
智能在线密度计 1套
